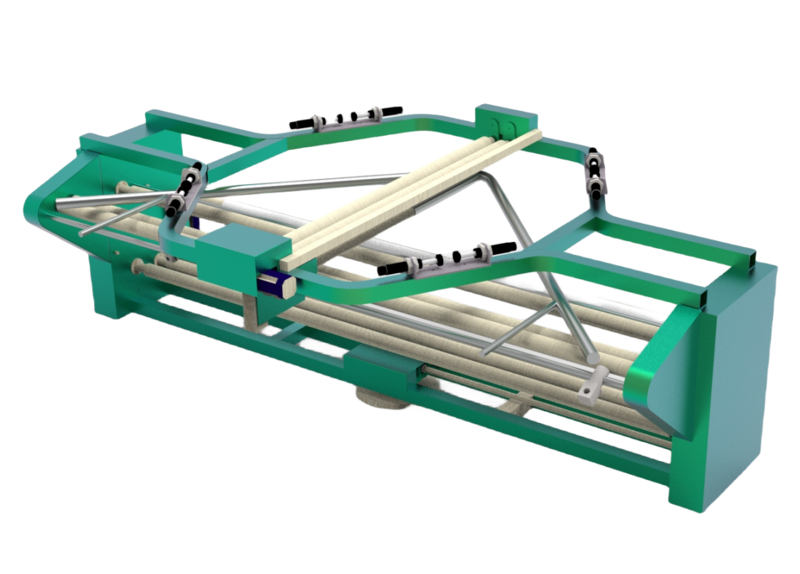

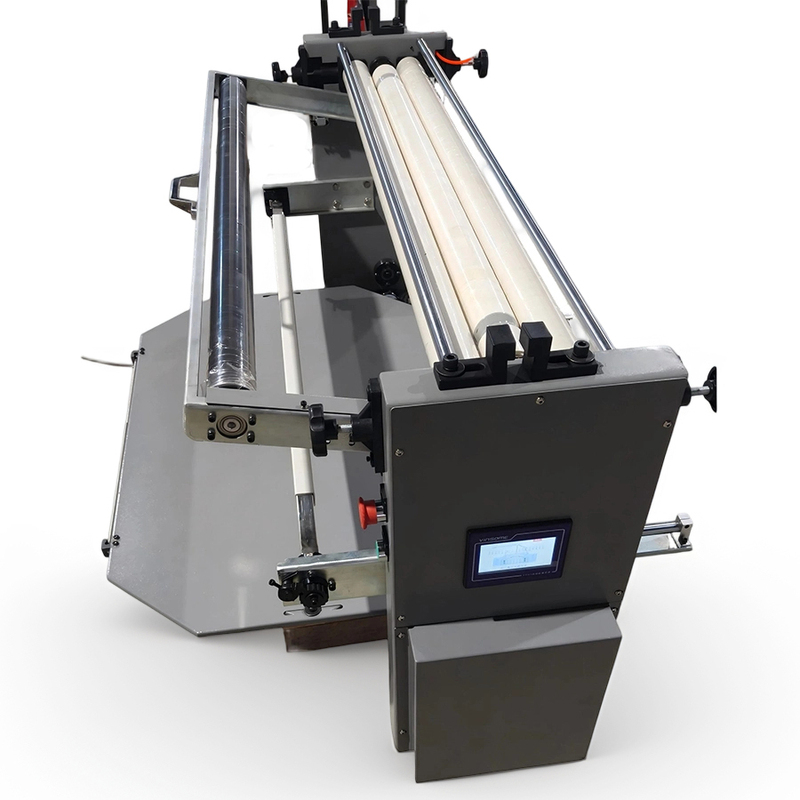

VAWS自动收卷系统

  • 产品详情
  • 产品参数

产品特点

————————

1、全新改变传统的传动方式，提升传动的稳定性，真正做到无级变速，降低了因不同布料致使张力发生变化所需调整变速级数的工作难度和停机时间，从而提高工作效率20%+。

2、可选配激光自动识别装置，自动报警，主动停机，最大限度地降低因此产生的废品率。

3、3M、34”，2.4M、38”开幅机用于40针及以上高密针圆机的适配度高。

4、优化设计原理，对关键部件的设计进行革新，严控生产、装配的精准度，提出新的调校方案，解决了织布克重均匀和水波纹的问题，左中右克重提升至3-8克(通常为10-15克)。


规格参数：

————————

VAWS系统功能
1.当前张力：显示当前张力，单位kg。
2.设定张力：设置工艺所需的张力大小，单位kg。若胚布收卷过紧，则调小该值；若胚布收卷过松，则加大该值。
3.牵引速度：设置上段部分的牵引速度，该值越大则拉扯越紧。
4.导布比例：设置中段部分的导布速度，该速度为牵引速度的百分比值。若牵引速度为50，导布速度为0.8，则中段导布速度实际为50*0.8=40。
5.故障提示条：当机台发生故障时，会自动弹出提示条。提示条内容包括（布架上段）牵引伺服故障、（布架中段）导布伺服故障、（布架下段）收卷伺服故障、收卷布架急停按下、收卷胚布过紧、收卷胚布过松、收卷压辊左极限、收卷压辊右极限、剖布失败、左插销未插紧、右插销未插紧等故障信息。
（布架上段）牵引伺服故障：即上段牵引电机发生故障，需排除故障并复位后方能启动。
（布架中段）导布伺服故障：即中段导布电机发生故障，需排除故障并复位后方能启动。
（布架下段）收卷伺服故障：即下段收卷电机发生故障，需排除故障并复位后方能启动。
收卷布架急停按下：收卷机急停按钮按下提示，需复位急停后方能启动。
收卷胚布过紧:当启用张力上限后，若当前张力大于张力上限则会发生此故障。此时需检查机械结构排除故障，或者重新设定合适的上限值后方能启动。
收卷胚布过松:当启用张力下限后，若当前张力小于张力下限则会发生此故障。此时需检查机械结构排除故障，或者重新设定合适的下限值后方能启动。
收卷压辊左极限：收卷压辊达到左限位，检查限位开关是否正常，并手动把收卷压辊点动至合适位置后方能启动。
收卷压辊右极限：收卷压辊达到右限位，检查限位开关是否正常，并手动把收卷压辊点动至合适位置后方能启动。
剖布失败：剖布刀若没切割到布会发生此故障，此时应检查并调整剖布刀位置，排除故障后方能启动。
左插销未插紧：收卷轴左边插销未插紧或者没有插，会报此故障，插紧后电眼亮灯后复位。
右插销未插紧：收卷轴右边插销未插紧或者没有插，会报此故障，插紧后电眼亮灯后复位。
6.首页：点击该按钮返回首页画面，在首页画面中可以进行中英文切换操作。
7.设置：点击该按钮打开设置画面，进入此画面需要管理员权限，密码8888。
8.底层监视画面：点击右上角隐藏画面，输入管理员权限，密码8888，可以进入底层监视画面。该画面可以查看通讯状态以及伺服电机运行状态，长按“恢复出厂”按钮2S可以恢复出厂值。若张力或者主轴速度波动较大，可以调节张力和主轴速度的波动允许值，一般按默认值即可。



资料下载：

————————

VAWS自动收卷系统说明书2023   点击下载
