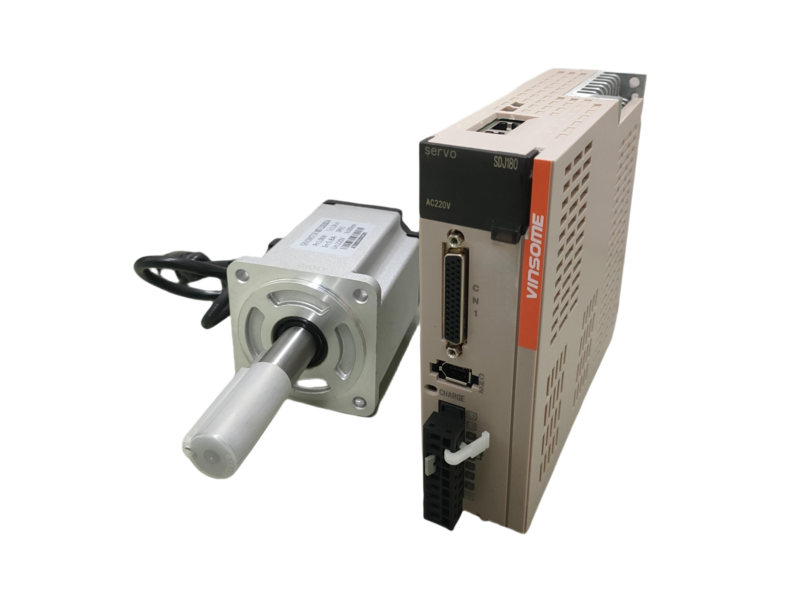

VS-SDJ180

VS-SDJ180

分享

VS-SDJ180

  • 产品详情
  • 产品参数

产品特点

————————

1、控制方式:位置控制，速度控制，扭矩控制，内部速度控制

2、适配反馈单元:2500线增量式编码器;2500线省线式编码器;17位绝对值编码器

3、RS485Modbus通讯

4、编码器分频可任意设置

5、具有速度，扭矩输出功能(0~5v模拟量输出)

6、使用最新的功率器件IPM，体积小，过载能力强，可靠性高

7、优化制动单元，适应频繁启停场合

8、操作简单，仅4键就能方便的进行试运行，监视和参数设置

9、适配功率:0.1~5.5KW


规格参数：

————————

编号名称适用方式参数范围出厂值单位
2内部转矩寄存器
-10000~1000000.01牛米
4控制方式
4=转矩控制方式0
29模拟量转矩指令输入增益#10-100；30%
1V模拟量对应额定转矩的百分比
33转矩指令方向取反
0-1；0
39模拟转矩指令零偏补偿
-10000~10000mV0mV
50转矩控制时速度限制
0-5000；3000
59模拟量转矩指令来源选择
0-3；0
0=模拟量电压方式；
1=内部寄存器方式（P2）
3=模拟量0-10V输入，方向由RIL,FIL选择。
154（正反向）力矩到达点
1-500010000.01 N.m
155COIN信号来源选择
1=力矩到达0
156力矩到达滤波时间常数
100
Ms
180电机额定电流
1-3200，两位小数
0.01A
187电流转矩系数
1-1000，两位小数
0.01N.m/A
216转矩控制时速度限制来源
0-1，0=参数P50，1=外部速度模拟量指令0
（特定版本支持）
以上表中的出厂值以B2E 配80ST-M02430电机为例，部分参数明细。
注：标注“#”的是即时修改生效，“！”是重新上电有效，“M”是电机参数。
参数的Modbus地址（十进制）：偏置0+编号。例如P-2参数地址为十进制2。


资料下载：

————————

VS-SDJ180-B2E系列 说明书 V1.04 20230323   大小：2.19M   下载
